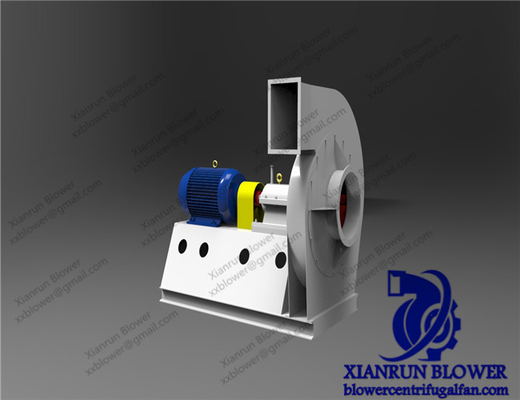

9-19 / 9-26 พัดลมดูดอากาศแบบแรงเหวี่ยงแรงดันสูงสำหรับหม้อไอน้ำอุตสาหกรรม

9-19/9-26 เครื่องเป่าลมแรงเหวี่ยงแรงดันสูง พัดลมแบบแรงเหวี่ยงและเครื่องเป่าลม พัดลมดูดอากาศ พัดลมหม้อน้ำ พัดลมแบบแรงเหวี่ยง

ประโยชน์ของพัดลม 9-19/9-26 พัดลมแรงเหวี่ยงแรงเหวี่ยงแรงดันสูงพัดลม:

พัดลมแบบแรงเหวี่ยงแรงดันสูงชนิด 9-19, 9-26 ที่ใช้โดยทั่วไปสำหรับเตาหลอมและการระบายอากาศแบบบังคับด้วยแรงดันสูง สามารถใช้ในการขนส่งวัสดุ อากาศ และไม่กัดกร่อน การเผาไหม้ไม่เกิดขึ้นเอง ไม่ระเบิด ไม่ระเหย , สารไม่หนืดของแก๊สอุณหภูมิของตัวกลางโดยทั่วไปไม่เกิน 50 ° C สูงสุดไม่เกิน 80 ° C และฝุ่นละอองและอนุภาคแข็งที่มีอยู่ในตัวกลางไม่เกิน 150 มก./ลบ.ม.

2. ประเภทพัดลม

1) พัดลมนี้หายใจเข้าครั้งเดียว โดยปกติจะมีหมายเลข 4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16 รวม 13 หมายเลขเครื่อง
2) พัดลมมักจะประกอบด้วยสองประเภท: หมุนขวาและหมุนซ้าย
3) ตำแหน่งทางออกของพัดลมแสดงโดยมุมทางออกของเปลือก และเปลือกพัดลม "ซ้าย" และ "ขวา" ทำจาก 0 องศา 45 องศา 90 องศา 135 องศา 180 องศา และ 225 องศา

3. โครงสร้างของพัดลม

พัดลมประกอบด้วยใบพัด ปลอก ท่ออากาศเข้า และส่วนรองรับเป็นหลัก

1) ใบพัด: พัดลมแบบ 9-19 มี 12 ใบ พัดลมแบบ 9-26 มี 16 ใบ ทั้งสองเป็นแบบดัดไปข้างหน้าความเร็วเส้นรอบวงสูงสุดของขอบด้านนอกของตัวกระจายใบพัดต้องไม่เกิน 140 เมตร/วินาทีหลังจากที่ใบพัดถูกสร้างขึ้น สมดุลคงที่และไดนามิกจะได้รับการแก้ไข เพื่อให้การทำงานมีเสถียรภาพ
2) เปลือก: เชื่อมเป็นเปลือกประสาทหูเทียมด้วยแผ่นเหล็กธรรมดา
3) ช่องลมเข้า: สร้างเป็นโครงสร้างโดยรวมของการรวบรวมความคล่องตัวและยึดกับแผ่นปิดด้านหน้าด้วยสลักเกลียว
4) กลุ่มเกียร์: ประกอบด้วยแกนหมุน, กล่องแบริ่ง, ข้อต่อ ฯลฯ เพลาหลักทำจากเหล็กคุณภาพสูงและโครงสร้างโดยรวมของกล่องแบริ่งใช้ตลับลูกปืนกลิ้ง ตลับลูกปืนกลิ้ง หล่อลื่นด้วยจาระบี

การติดตั้ง การว่าจ้าง และการใช้งาน

ก่อนการติดตั้ง ควรเตรียมวัสดุและเครื่องมือการติดตั้งก่อน และควรตรวจสอบชิ้นส่วนทางกลของแต่ละส่วนของพัดลม ใบพัด แกนหมุน และตลับลูกปืนควรได้รับการตรวจสอบอย่างระมัดระวังเป็นพิเศษ หากพบความเสียหาย ควรซ่อมแซม แล้วด้านในของกล่องแบริ่งควรทำความสะอาดด้วยน้ำมันก๊าด

ต้องสังเกตประเด็นต่อไปนี้ในกระบวนการติดตั้ง:

• บนพื้นผิวข้อต่อบางประเภท เพื่อป้องกันสนิมและลดปัญหาในการถอดประกอบ ควรเคลือบจาระบีหรือน้ำมัน
• เมื่อโบลต์บนพื้นผิวข้อต่อ หากมีพินตำแหน่ง ควรใส่พินก่อน แล้วจึงขันน็อตให้แน่น
• ตรวจสอบด้านในของเคสและเคสอื่นๆ และไม่ควรมีเครื่องมือและเศษผงตกหล่นและทิ้งไว้ข้างหลัง

(I) ข้อกำหนดในการติดตั้ง

1. ติดตั้งตามตำแหน่งและขนาดที่แสดงในรูปวาดเพื่อให้ได้ประสิทธิภาพสูง โดยเฉพาะอย่างยิ่งให้แน่ใจว่าขนาดช่องว่างระหว่างช่องอากาศและใบพัด

2. ตรวจสอบตำแหน่งแนวนอนของแกนหมุน และวัดศูนย์กลางของแกนหมุนและเพลามอเตอร์ และความไม่ขนานกันของปลายทั้งสองของคัปปลิ้งค่าความคลาดเคลื่อนของการไม่ขนานกันของสองแกนคือ 0.05 มม. และความทนทานต่อการไม่ขนานกันของหน้าสัมผัสปลายทั้งสองของคัปปลิ้งคือ 0.05 มม.

3. เมื่อติดตั้งประตูควบคุม ระวังอย่าติดตั้งกลับด้าน และตรวจดูให้แน่ใจว่าทิศทางขาเข้าสอดคล้องกับทิศทางการหมุนของใบพัด

4. หลังจากติดตั้งพัดลมแล้ว ให้ดึงโรเตอร์ออกและตรวจดูว่าชิ้นส่วนยึดแน่นเกินไปหรือชนกันหรือไม่

5. เมื่อทำการติดตั้งท่อทางเข้าและทางออกของพัดลม ไม่ควรเพิ่มน้ำหนักลงในเคส

6. หลังจากการติดตั้งทั้งหมด การทดสอบสามารถรันได้หลังจากการตรวจสอบทั่วไปมีคุณสมบัติเท่านั้น

(2) ทดสอบการทำงานของพัดลมแบบแรงเหวี่ยงแรงดันสูง

• ควรทำการทดสอบการหมุนของพัดลมโดยไม่ต้องโหลด (ปิดประตูท่อทางเข้าหรือประตูควบคุม)
• ถ้าการทำงานดีก็จะถูกถ่ายโอนไปยังการทำงานภายใต้ภาระเต็มที่ (ระบุแรงดันและการไหลเต็มที่)
• ทำงานเต็มแรงไม่น้อยกว่า 2 ชั่วโมงสำหรับพัดลมที่ติดตั้งใหม่ และไม่น้อยกว่าครึ่งชั่วโมงสำหรับพัดลมที่ติดตั้งที่ซ่อมแซม

(iii) การทำงานของพัดลมแบบแรงเหวี่ยงแรงดันสูง

1. ก่อนเริ่มพัดลม ควรเตรียมการดังต่อไปนี้:
① ปิดประตูควบคุม

② ตรวจสอบขนาดช่องว่างของแต่ละส่วนของพัดลม และดูว่ามีการชนและเสียดสีกันระหว่างส่วนที่หมุนและส่วนที่อยู่กับที่หรือไม่

③ ข้อต่อควรได้รับการปกป้อง

④ ตรวจสอบว่าระดับน้ำมันของตลับลูกปืนอยู่ระหว่างระดับน้ำมันสูงสุดและต่ำสุดหรือไม่

⑤ ตรวจสอบว่าวงจรไฟฟ้าและเครื่องมือถูกต้องหรือไม่

⑥ ตรวจสอบว่าส่วนระบายความร้อนเป็นปกติหรือไม่

2. หลังจากสตาร์ทพัดลมแล้ว ให้ค่อยๆ เปิดประตูควบคุมให้เข้าสู่สภาวะการทำงานปกติระหว่างการทำงาน อุณหภูมิที่เพิ่มขึ้นของแบริ่งจะต้องไม่เกิน 40 ℃ ของอุณหภูมิแวดล้อม และค่าความเร็วการสั่นสะเทือนของรากเฉลี่ยของส่วนแบริ่งจะต้องไม่เกิน 6.3 มม./วินาที

3. ภายใต้สถานการณ์ต่อไปนี้ ต้องหยุดฉุกเฉิน:

① พบว่าพัดลมมีเสียงดัง

② อุณหภูมิของตลับลูกปืนเพิ่มขึ้นอย่างรวดเร็ว

③ พัดลมมีแรงสั่นสะเทือนและแรงกระแทกอย่างรุนแรง

Kคุณสมบัติของอาย

• เส้นผ่านศูนย์กลางของใบพัด: 90 ~ 3500 mm
• ความเร็วของเพลาหลัก: 560~2900 รอบต่อนาที
• ช่วงแรงดัน: 3000~25425 Pa
• ช่วงการไหล: 1297~43305 m3/h
• อุณหภูมิอากาศ: 20 ~ 1000 องศาเซลเซียส

• วัสดุ: เหล็กหล่อ, เหล็กกล้าคาร์บอน, สแตนเลส

• ประสิทธิภาพ: 80% -90%
