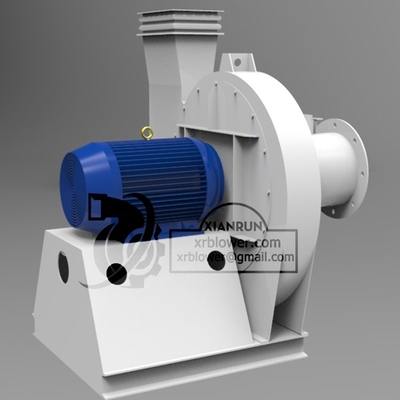

9-19, 9-26 ซีรีส์พัดลมแรงเหวี่ยงแรงเหวี่ยงความเร็วสูงโบลเวอร์ความเร็วสูงมอเตอร์ตรงพัดลมแรงเหวี่ยงในบรรทัด

9-19, 9-26 ซีรีส์พัดลมแรงเหวี่ยงแรงเหวี่ยงความเร็วสูงโบลเวอร์ความเร็วสูงมอเตอร์ตรงพัดลมแรงเหวี่ยงในบรรทัด

รูปแบบโครงสร้าง:

พัดลมหอยโข่งแรงดันสูงเป็นแบบดูดเดี่ยว มี 13 เบอร์ (Na) : 4.4, 5.5, 5.6, 6.3, 7.1, 8.9, 10,11.2, 12.5, 14,16

เดอะพัดลมแบบแรงเหวี่ยงแบบอินไลน์ทำได้สองแบบคือหมุนขวาและหมุนซ้ายจากด้านมอเตอร์ ถ้าใบพัดหมุนตามเข็มนาฬิกา จะเรียกว่าพัดลมขวามือ เขียนแทนด้วย "ขวา"การหมุนทวนเข็มนาฬิกาเรียกว่า ไซโคลนซ้าย ซึ่งแสดงด้วย "ซ้าย"

ตำแหน่งทางออกของพัดลมจะระบุโดยมุมทางออกของตัวเครื่อง"ซ้าย" และ "ขวา" สามารถทำมุมได้ 6 มุมคือ 0°, 45°, 90°, 135°, 180° และ 225°

โหมดการส่งของพัดลมเป็นแบบ A (No.4~No.6.3) และ Type D (No.7.1 ~No.16)

โครงสร้างโดยรวม:

No.4-~No.6.3 ส่วนใหญ่ประกอบด้วยใบพัด ท่อ ช่องอากาศ ส่วนรองรับ ฯลฯ No.7.1 ~ No.16 ส่วนใหญ่ประกอบด้วยใบพัด ท่อ ช่องอากาศ ส่วนเกียร์ ฯลฯ

① ใบพัด: มีใบพัดลม 12 ใบในรุ่น 9-19 และใบพัดลม 16 ใบในรุ่น 9-26 ซึ่งทั้งหมดเป็นใบดัดไปข้างหน้าความเร็วรอบสูงสุดของขอบด้านนอกของดิฟฟิวเซอร์ใบพัดจะต้องไม่เกิน 140m/sหลังจากสร้างใบพัดแล้ว ความสมดุลแบบสถิตและไดนามิกจะได้รับการแก้ไข เพื่อให้การทำงานมีเสถียรภาพ

② แชสซีแผ่นเหล็กทั่วไปถูกเชื่อมเข้ากับเปลือกประสาทหูทั้งหมด

③ ช่องอากาศเข้ามันถูกสร้างเป็นโครงสร้างโดยรวมของการรวบรวมรูปร่างการไหลและยึดเข้ากับกลุ่มแผ่นปิดด้านหน้าด้วยสลักเกลียว

④ ส่วนเกียร์ประกอบด้วยแกนหมุน กล่องแบริ่ง ข้อต่อ และอื่นๆแกนหมุนทำจากเหล็กคุณภาพสูงโครงสร้างโดยรวมของตลับลูกปืนทำจากตลับลูกปืนและหล่อลื่นด้วยจาระบีตลับลูกปืน

เคคุณสมบัติของตา

• เส้นผ่านศูนย์กลางใบพัด: 80~3500 มม
• ความเร็วของเพลาหลัก: 760~2900 รอบต่อนาที
• ช่วงแรงดัน: 9000~25425 Pa
• ช่วงการไหล: 3297~43305 ลบ.ม./ชม
• อุณหภูมิอากาศ: 20~1,000 องศาเซลเซียส

• วัสดุ: เหล็กหล่อ, เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม

• ประสิทธิภาพ: 70%-90%
