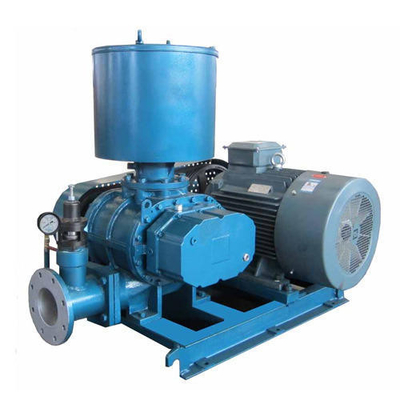

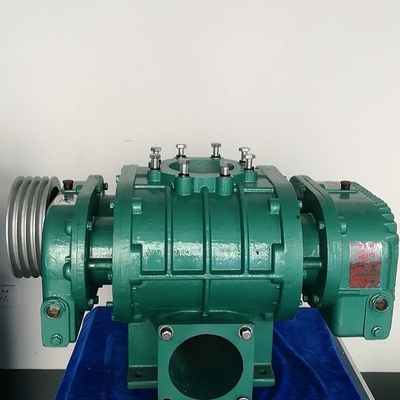

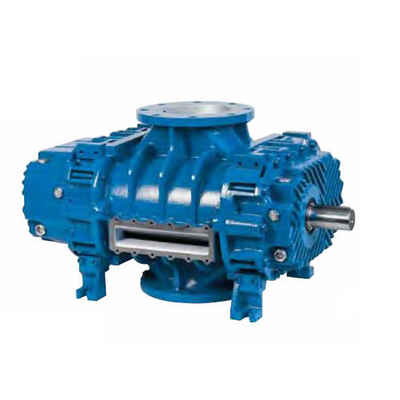

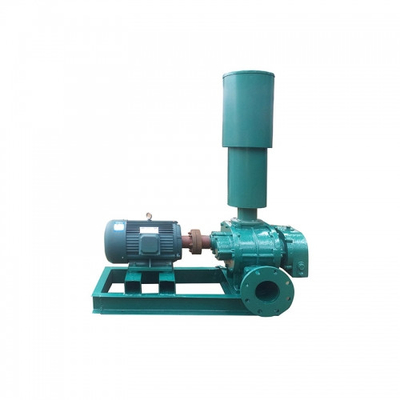

Roots Rotary Lobe Blower, Tri Lobe Air Blower พร้อมมอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน

Roots air blower tri lobe root blower รากโรตารี่โบลเวอร์วัสดุเหล็กคาร์บอน brushless dc มอเตอร์ไฟฟ้า

หลักการพื้นฐานของโบลเวอร์

1. Roots blower เป็นเครื่องเป่าลมแบบหมุนปริมาตร

คอมเพรสเซอร์ประเภทนี้อาศัยเกียร์ซิงโครนัสที่ปลายเพลาของโรเตอร์เพื่อให้โรเตอร์ทั้งสองทำงานส่วนพื้นผิวโค้งเว้าแต่ละส่วนของโรเตอร์และผนังด้านในของกระบอกสูบจะสร้างปริมาตรการทำงาน ซึ่งจะนำก๊าซออกจากช่องดูดระหว่างการหมุนของโรเตอร์เมื่อเคลื่อนไปที่ช่องระบายไอเสียและเชื่อมต่อกับช่องระบายไอเสีย ความดันในปริมาตรการทำงานจะเพิ่มขึ้นอย่างกะทันหันเนื่องจากแก๊สไหลย้อนที่มีความดันสูงขึ้น จากนั้นก๊าซจะถูกส่งไปยังช่องระบายไอเสียโรเตอร์ทั้งสองไม่ได้สัมผัสกัน และถูกปิดผนึกด้วยช่องว่างที่มีการควบคุมอย่างแน่นหนา ดังนั้นก๊าซที่ปล่อยออกมาจะไม่ปนเปื้อนด้วยน้ำมันหล่อลื่น

2. การเลือกเครื่องเป่าราก

ในโรงงานบำบัดน้ำเสีย ตัวอย่างผลิตภัณฑ์ของผู้ผลิตพัดลมโบลเวอร์ที่เลือกรุ่นจะได้รับจากพารามิเตอร์ประสิทธิภาพการทำงานของเงื่อนไขทางเข้า พัดลมที่ใช้งานจริงไม่ใช่สถานะมาตรฐาน อย่างไรก็ตาม เมื่อสภาพแวดล้อมของโบลเวอร์ เช่น อุณหภูมิ ความดันบรรยากาศ และระดับความสูงไม่เท่ากัน ประสิทธิภาพของพัดลมก็จะเปลี่ยนไปด้วย จะไม่สามารถใช้การเลือกรุ่นของผลิตภัณฑ์การออกแบบโดยตรงตามพารามิเตอร์ประสิทธิภาพของกลุ่มตัวอย่าง อย่างไรก็ตาม จำเป็นต้องแปลงประสิทธิภาพ ความต้องการของพัดลมในพารามิเตอร์พัดลมภายใต้สถานะไอดีมาตรฐานเพื่อเลือกรุ่นตามสถานะการใช้งานจริง

ระดับความดันไอเสียของเครื่องเป่าลมปริมาตรไม่ได้ขึ้นอยู่กับตัวพัดลม แต่ขึ้นอยู่กับสถานการณ์ของอุปกรณ์หลังจากที่พัดลมระบายแก๊สออก ซึ่งเรียกว่า "แรงดันย้อนกลับ"เครื่องเป่าลมมีลักษณะของการส่งก๊าซแบบบังคับแรงดันไอเสียที่ทำเครื่องหมายบนแผ่นป้ายโบลเวอร์คือแรงดันไอเสียที่กำหนดของพัดลมที่จริงแล้ว เครื่องเป่าลมสามารถทำงานที่แรงดันใดๆ ที่ต่ำกว่าแรงดันไอเสียที่กำหนด และยังสามารถทำงานเกินกว่าแรงดันไอเสียที่กำหนด ตราบใดที่ความแข็งแรงและอุณหภูมิไอเสียอนุญาต

สำหรับโรงบำบัดน้ำเสีย ความดันสัมบูรณ์ (แรงดันย้อนกลับ) ที่เกิดจากระบบไอเสียคือผลรวมของค่าการสูญเสียแรงดันของระบบท่อ ความลึกของน้ำในสระเติมอากาศ และความดันบรรยากาศโดยรอบ(ประมาณความลึกของน้ำบวกหนึ่งเมตร)

3. ปริมาณอากาศ (ความต้องการออกซิเจน)

เมื่อคำนวณความต้องการออกซิเจนในการบำบัดน้ำเสีย ผลลัพธ์คืออัตราการไหลของมวลของออกซิเจนที่ต้องการภายใต้สถานะมาตรฐาน QM (กก./นาที) จากนั้นจะถูกแปลงเป็นอัตราการไหลของอากาศที่ต้องการภายใต้สถานะมาตรฐาน QV1 (m3 /นาที).หากไม่ได้ใช้เครื่องเป่าลมในสถานะมาตรฐาน เช่น เมื่อใช้ในพื้นที่ราบ ความหนาแน่นของอากาศและความชื้นจะเปลี่ยนไปอัตราการไหลของอากาศที่จ่ายโดยเครื่องเป่าลมจะเหมือนกับสถานะมาตรฐาน และอัตราการไหลของมวลของอากาศที่จ่ายไปจะลดลง ซึ่งอาจส่งผลให้การจ่ายออกซิเจนไม่เพียงพอวิธีการคำนวณที่ง่ายที่สุดคือการคำนวณสี่เหลี่ยมจัตุรัสของสี่หัวเติมอากาศตามพื้นที่ของบ่อบำบัดน้ำเสีย และการจ่ายอากาศของหัวเติมอากาศแต่ละหัวเท่ากับ 0.03 ลบ.ม./นาที (0.03 นี่คือค่ากลางของหัวเติมอากาศ)

4. ความแตกต่างระหว่างฤดูหนาวและฤดูร้อน

การเลือกโบลเวอร์ควรคำนึงถึงกฎการเปลี่ยนแปลงของอัตราการไหลของอากาศของโบลเวอร์สำหรับเครื่องเป่าลมเดียวกัน ในฤดูหนาวและฤดูร้อน อัตราการไหลของปริมาตรจะไม่เปลี่ยนแปลง แต่เนื่องจากความหนาแน่นของอากาศต่างกัน อัตราการไหลของมวลจะเปลี่ยนไป กล่าวคือ ปริมาณออกซิเจนจะแตกต่างกันเนื่องจากอุณหภูมิในฤดูหนาวลดลงและความหนาแน่นของอากาศเพิ่มขึ้น ดังนั้นอัตราการไหลของมวลอากาศแห้งที่พัดลมจ่ายให้จึงเพิ่มขึ้นอย่างมากเมื่อเทียบกับสถานะมาตรฐาน ซึ่งทำให้ปริมาณออกซิเจนเพิ่มขึ้นจากการวัดการทำงานจริง ออกซิเจนละลายน้ำของสระเติมอากาศในฤดูหนาวของทุกปีจะสูงกว่าฤดูร้อน 1 ~ 3 มก./ลิตร

ดังนั้นในกระบวนการผลิตจึงจำเป็นต้องปรับอุปกรณ์ให้ทันกับการเปลี่ยนแปลงนี้ เพื่อให้ความสามารถในการเติมออกซิเจนของโบลเวอร์สอดคล้องกับความต้องการออกซิเจนในการทำงานจริงสำหรับ Roots blower การใช้ตัวแปลงความถี่โดยการเปลี่ยนความเร็วพัดลมเพื่อปรับการจ่ายอากาศนั้นประหยัดและใช้งานได้จริง


Kคุณสมบัติของอาย

• เส้นผ่านศูนย์กลางของใบพัด: 90 ~ 3500 mm
• ความเร็วของเพลาหลัก: 560~2900 รอบต่อนาที
• ช่วงแรงดัน: 3000~25425 Pa
• ช่วงการไหล: 1297~83305 m3/h
• อุณหภูมิอากาศ: 20 ~ 1000 องศาเซลเซียส

• วัสดุ: เหล็กหล่อ, เหล็กกล้าคาร์บอน, สแตนเลส

• ประสิทธิภาพ: 80% -90%

โปรดแจ้งให้เราทราบถึงการใช้งานและพารามิเตอร์ต่อไปนี้ ฝ่ายวิศวกรรมของเราจะแนะนำผลิตภัณฑ์ที่เหมาะสมที่สุดสำหรับคุณ
