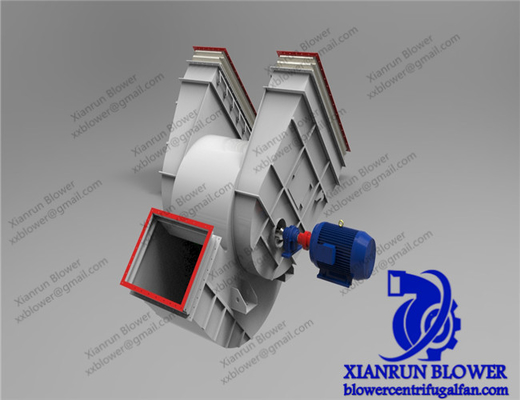

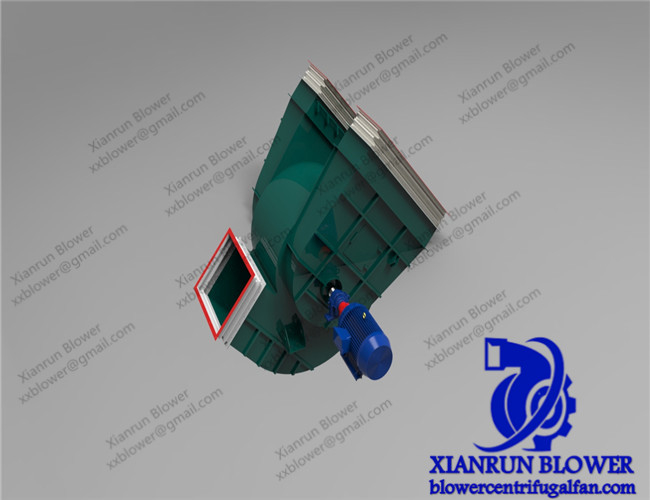

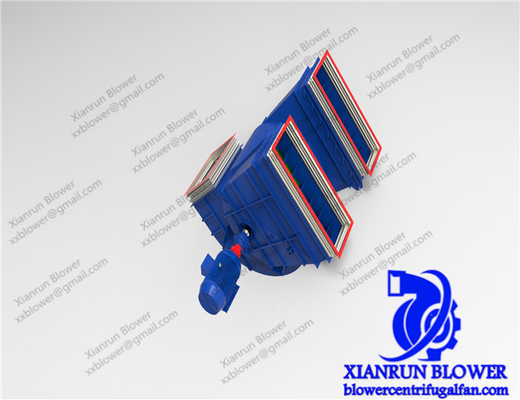

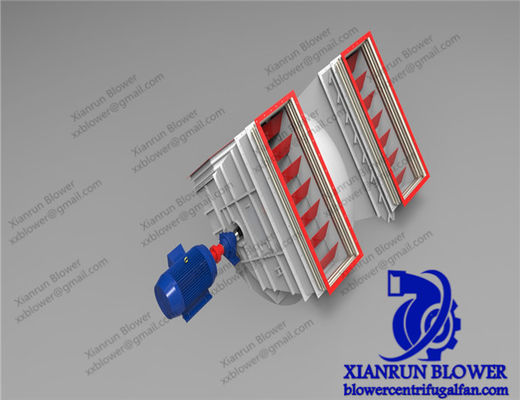

พัดลมระบายอากาศแบบแรงเหวี่ยงใบพัดอุตสาหกรรมเสียงรบกวนต่ำรับประกัน 1 ปี

Double Inlet Fan Industrial Impeller Design Centrifugal Ventilation Fan Low Noise Fan End Can Hot New Products

ด้วยการออกแบบที่ดีขึ้นของโครงสร้างโบลเวอร์ ใบพัดดูดคู่แบบกึ่งเปิดสองส่วนที่ประกอบด้วยส่วนประกอบสามส่วนถูกใช้แทนใบพัดดูดคู่แบบปิดเดิม (ดูภาพต่อไปนี้)เมื่อเทียบกับโครงสร้างเดิม การออกแบบที่ดีขึ้นของโครงสร้างนี้มีข้อดีสี่ประการดังต่อไปนี้

ภาพ

• เครื่องนี้สามารถตอบสนองความต้องการด้านประสิทธิภาพตามหลักอากาศพลศาสตร์ของสภาพการทำงานในระดับความสูงที่สูงได้
• สามารถลดต้นทุนของหน่วยได้อย่างมาก
• ตอบสนองความต้องการของตลาดและปรับปรุงความสามารถในการแข่งขันของผลิตภัณฑ์
• ผลิตภัณฑ์ดังกล่าวจะก่อให้เกิดประโยชน์ทางเศรษฐกิจอย่างมากแก่องค์กรต่างๆ ไม่เพียงแต่ในตลาดกรดเท่านั้น แต่ยังให้โซลูชันทางเทคนิครูปแบบใหม่สำหรับการประยุกต์ใช้รุ่นคอมเพรสเซอร์ DMCLโดยทั่วไปแล้ว ผลิตภัณฑ์ดังกล่าวจะทำให้เกิดความก้าวหน้าครั้งสำคัญในการออกแบบชุดโบลเวอร์

สามลักษณะ:

ในเครื่องเป่าลมแบบแรงเหวี่ยงแบบแรงเหวี่ยงแบบดูดคู่แบบเพลาเดี่ยวแบบคู่ ใบพัดแบบไตรภาคแบบกึ่งเปิดจะถูกใช้แทนใบพัดแบบปิดก่อนหน้านี้นอกจากข้อดีของความปลอดภัย ความเสถียรที่ดี รอบการทำงานต่อเนื่องยาวนาน และการบำรุงรักษาที่สะดวกแล้ว ยังมีคุณลักษณะของอัตราส่วนแรงดันขั้นตอนเดียวสูง ประสิทธิภาพการบีบอัดสูง ขนาดเล็ก และต้นทุนการผลิตต่ำ

1) หลังจากที่หน่วยใช้ใบพัดแบบไตรภาคแบบกึ่งเปิด ความสามารถในการทำงานของยูนิตจะเพิ่มขึ้นอย่างมาก ความสูงของส่วนหัวของพลังงานจะเพิ่มขึ้น และประสิทธิภาพของเครื่องจักรทั้งหมดได้รับการปรับปรุง ซึ่งสามารถตอบสนองความต้องการของหลาย ๆ ด้าน ;พัดลม DMCL ใช้สำหรับใบพัดสี่ใบค่าใช้จ่ายของใบพัดลดลงมากกว่า 50% ภายใต้สภาพการทำงานเดียวกัน และน้ำหนักของตัวเครื่องก็ลดลงด้วย ซึ่งช่วยลดต้นทุนวัสดุและการประมวลผลได้อย่างมาก

2) วงแหวนชนิดใช้การเคลือบพอลิเมอร์ที่ทนต่อการสึกหรอซึ่งมีผลป้องกันที่ดีต่อใบพัดไม่เพียงบรรลุผลของการป้องกันการระเบิด ป้องกันการกัดกร่อน และทนต่อการสึกหรอ แต่ยังช่วยลดข้อผิดพลาดของการประมวลผลหรือการประกอบ ปรับปรุงประสิทธิภาพของเครื่องจักรทั้งหมดและความน่าเชื่อถือภายใต้สภาพการทำงานที่ซับซ้อน

3) เพลาหลักเป็นเพลารองรับคู่ซึ่งสามารถติดตั้งในกล่องแบริ่งและติดตั้งใบพัดบนเพลาหลักซึ่งวางตำแหน่งผ่านไหล่ของเพลาหลักเปลือกเชื่อมต่อกับดิฟฟิวเซอร์ และการไหลของอากาศเข้าสู่ห้องไอเสียผ่านใบพัดและดิฟฟิวเซอร์ดิฟฟิวเซอร์เป็นดิฟฟิวเซอร์แบบใบพัดช่องการไหลของใบพัดเป็นแบบเรียวมีใบมีดหลายใบบนล้อของใบพัดตามทิศทางวงกลม และใบมีดแต่ละใบบิดเบี้ยวตามพื้นที่

4) ดำเนินการวิเคราะห์สนามการไหลและเพิ่มประสิทธิภาพส่วนประกอบสเตเตอร์เพื่อลดการสูญเสียการไหลภายในและปรับปรุงประสิทธิภาพของส่วนประกอบสเตเตอร์ 1-2%

5) ใบพัดแบบไตรภาคแบบกึ่งเปิดได้รับการประมวลผลโดยเทคโนโลยีการกัดโดยรวม ใบพัดมีความแข็งแรงสูง และใช้ระบบการกัดโดยรวม สามารถเลือกวัสดุ KMN/SFC100 เพื่อทดแทนวัสดุ FV520B เพื่อให้เป็นไปตามสภาพการทำงานที่เหมือนกัน และ ต้นทุนวัสดุลดลงมากกว่า 50%

6) โหมดการเชื่อมต่อของใบพัดคือการเชื่อมต่อคีย์ของสายพานรบกวน ซึ่งทำให้หน่วยมีเสถียรภาพมากขึ้น เหมาะสำหรับการใช้งานรอบยาว ง่ายต่อการติดตั้งและบำรุงรักษา

7) สภาพการทำงานที่กว้าง กว้างกว่าช่วงการทำงานของรุ่นเดิมประมาณ 5% อัตราส่วนแรงดันเพิ่มขึ้นจากเดิม 1.6 เป็น 2.2 ไม่เพียงแต่สามารถตอบสนองอุตสาหกรรมกรด แต่ยังสามารถใช้กับสาขาอื่นๆ ได้

โบลเวอร์เป็นความก้าวหน้าครั้งสำคัญอีกประการหนึ่ง การออกแบบและการผลิตระดับของโบลเวอร์แบบแรงเหวี่ยงของอากาศของอุปกรณ์กรดกำมะถันได้มาถึงระดับใหม่แล้ว เติมเต็มช่องว่างของเทคโนโลยีนี้ในจีน และสามารถแทนที่การนำเข้าผลิตภัณฑ์ที่คล้ายคลึงกัน

Kคุณสมบัติของอาย

• เส้นผ่านศูนย์กลางของใบพัด: 90 ~ 3500 mm
• ความเร็วของเพลาหลัก: 560~3200 rpm
• ช่วงแรงดัน: 3000~25425 Pa
• ช่วงการไหล: 1297~98305 m3/h
• อุณหภูมิอากาศ: 20 ~ 1000 องศาเซลเซียส

• วัสดุ: เหล็กหล่อ, เหล็กกล้าคาร์บอน, สแตนเลส

• ประสิทธิภาพ: 80% -90%
