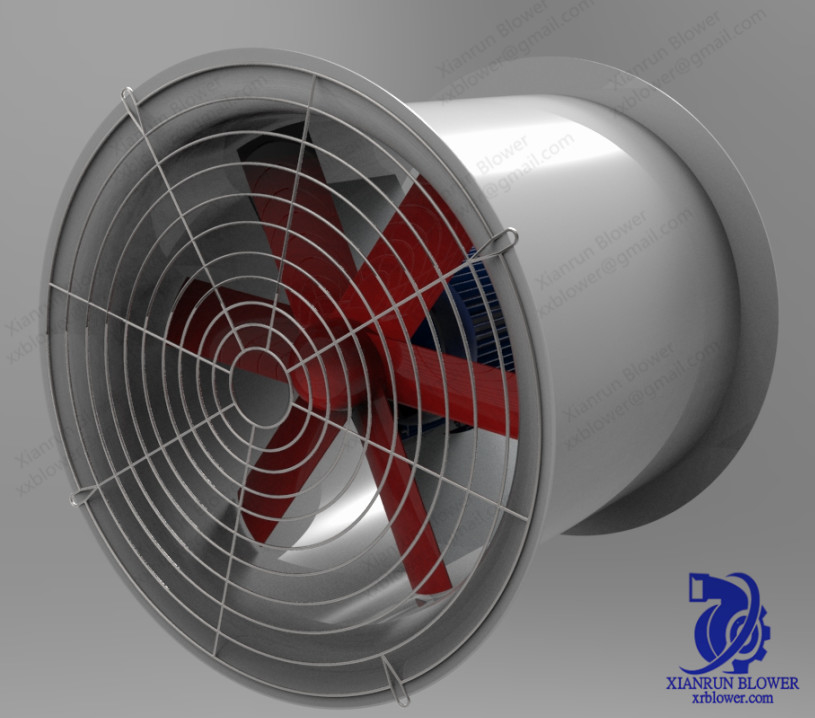

SS304 พัดลมดูดอากาศแกนอุตสาหกรรมแบบตั้งอิสระพัดลมแกนแรงดันสูง

พัดลมไหลตามแนวแกนอุตสาหกรรม พัดลมแกนแรงดันสูงป้องกันการระเบิด พัดลมแกนเทอร์โบ พัดลมแกนท่อซัพพลายเออร์

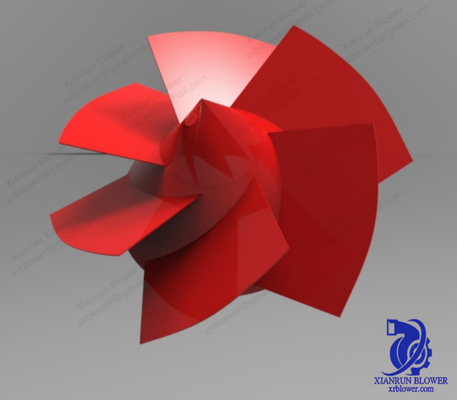

พัดลมดูดอากาศตามแนวแกนเสียงรบกวนต่ำที่มีประสิทธิภาพสูงอุตสาหกรรมพัดลมไหลตามแนวแกนพัดลมแกนแยกสองทางใบพัดของพัดลมไหลตามแนวแกนติดตั้งอยู่บนเพลาหลักและเพลาของพัดลมเชื่อมต่อกับเพลามอเตอร์ผ่านเพลากลางข้อต่อระหว่างเพลาและเพลาเป็นข้อต่อแบบสมดุล ซึ่งสามารถปรับสมดุลข้อผิดพลาดที่เกิดจากการโก่งตัวของเพลาและการเสียรูปตามแนวแกนระหว่างการทำงานข้อต่อยางยืดมีข้อต่อแน่น และสปริงที่มีพิกัดความเผื่อที่ถูกต้องทำจากเหล็กสปริงคุณภาพสูงพิเศษชิ้นส่วนสปริงถูกจัดเรียงเป็นคู่เพื่อให้ชิ้นส่วนที่เชื่อมต่อสามารถเคลื่อนที่ได้อย่างอิสระในสามทิศทางข้อต่อนี้ไม่ต้องการการหล่อลื่น อุณหภูมิการทำงานของพัดลมต่ำกว่า 150 ℃ จะไม่ล้มเหลว
รูปแบบที่รองรับของเพลาหมุนของพัดลมไหลตามแนวแกนคือแบบคานเท้าแขน โดยมีตลับลูกปืนแนวรัศมีที่ด้านขาเข้าของใบพัด และไม่มีตลับลูกปืนแนวรัศมีบนเพลากลางระหว่างเพลาพัดลมกับเพลามอเตอร์มีแบริ่งเรเดียลที่ปลายแต่ละด้านของเพลาของมอเตอร์โครงสร้างเสาเข็มช่วยขจัดแบริ่งที่ด้านทางออกของใบพัด ซึ่งเอื้อต่อการจัดเรียงโครงสร้างของพัดลมแต่แบริ่งของโครงสร้างคานเท้าแขนไม่อยู่ในสภาพที่ดี ดังนั้นควรใช้โครงสร้างของตลับลูกปืนคู่
แบริ่งรองรับถูกจัดเรียงไว้ที่เพลาหลักของด้านขาเข้าของใบพัดซึ่งอยู่ในตัวกล่องและติดตั้งตัวกล่องในครึ่งล่างของตัวเรือนพัดลมและยึดด้วยสลักเกลียว
ตลับลูกปืนรองรับสองแถวถูกจัดเรียงที่ปลายแต่ละด้านของกล่องแบริ่ง และรูปแบบของตลับลูกปืนรองรับคือตลับลูกปืนแบบหมุนแบริ่งลูกกลิ้งมีข้อดีของความต้านทานแรงเสียดทานเริ่มต้นขนาดเล็ก ขนาดแกนเล็ก ค่าสัมประสิทธิ์แรงเสียดทานของแบริ่งขนาดเล็ก บำรุงรักษาง่ายและอื่น ๆอย่างไรก็ตาม ความจุแบริ่งของตลับลูกปืนกลิ้งนั้นไม่ใหญ่พอ และความสามารถในการรับแรงกระแทกและแรงสั่นสะเทือนของตลับลูกปืนนั้นต่ำกว่าตลับลูกปืนแบบเลื่อนและขนาดรัศมีของตลับลูกปืนเลื่อนมีขนาดเล็ก สามารถทนต่อแรงสั่นสะเทือนกระแทก เหมาะสำหรับความเร็วสูง ความต้องการโหลดสูง
ในการทำงานของพัดลมไหลตามแนวแกน จะมีความแตกต่างของแรงดันระหว่างด้านเข้าและด้านออกของใบพัดที่กำลังเคลื่อนที่ เนื่องจากใบพัดทำงานเกี่ยวกับการไหลของอากาศเพื่อเพิ่มพลังงานของการไหลของอากาศความแตกต่างของความดันนี้ชี้ไปที่ทิศทางของการไหลของอากาศผกผันเนื่องจากความแตกต่างของแรงดันบนใบมีด ใบพัดจึงสร้างแรงขับตามแนวแกน เพื่อให้โรเตอร์ไปยังช่องทางเข้าด้านขาเข้าเพื่อให้ทนต่อแรงขับตามแนวแกนบนใบพัด ตลับลูกปืนกันรุนที่สามารถทนต่อแรงขับตามแนวแกนในทั้งสองทิศทางจะถูกจัดวางบนกล่องแบริ่งใกล้กับปลายคัปปลิ้ง
ตลับลูกปืนเรเดียลและตลับลูกปืนกันรุนได้รับการหล่อลื่นและระบายความร้อนด้วยน้ำมันหล่อลื่นน้ำมันหล่อลื่นและน้ำมันแรงดันจ่ายโดยปั๊มน้ำมันเกียร์มีปั๊มน้ำมันเกียร์ 2 ตัว โดยหนึ่งในนั้นเป็นอะไหล่เมื่อแรงดันท่อน้ำมันลดลง ปั๊มน้ำมันสำรองสามารถเริ่มทำงานโดยอัตโนมัติและเปิดใช้งานผ่านสวิตช์แรงดันน้ำมันแรงดันที่จ่ายโดยปั้มน้ำมันจะถูกส่งไปยังเซอร์โววาล์ว (กระบอกไฮดรอลิกและกลไกควบคุมใบมีดเคลื่อนที่) ทางหนึ่ง และอีกทางหนึ่งจะถูกส่งไปยังแบริ่งหลักของพัดลมเพื่อการหล่อลื่นเมื่อไม่ได้ปรับใบเลื่อย น้ำมันจะถูกส่งไปยังตลับลูกปืนโดยวาล์วควบคุมแรงดันคงที่เมื่อทำการปรับใบพัด เนื่องจากการทำงานของวาล์วแรงดันคงที่ น้ำมันจะไหลไปยังกระบอกสูบไฮดรอลิกโดยอัตโนมัติเพื่อให้แน่ใจว่าใบพัดสามารถปรับได้อย่างราบรื่นปรับแรงดันน้ำมันที่ตั้งไว้ของวาล์วนิรภัยที่ทางออกของปั้มน้ำมันเพื่อจำกัดแรงดันสูงสุดของปั้มน้ำมันปรับวาล์วแรงดันคงที่เพื่อจำกัดแรงดันขาเข้าสูงสุดของกระบอกไฮดรอลิกปรับวาล์วนิรภัยบนท่อก่อนแบริ่งเต็มเพื่อจำกัดแรงดันของน้ำมันหล่อลื่นเข้าสู่ตลับลูกปืนหลัก
