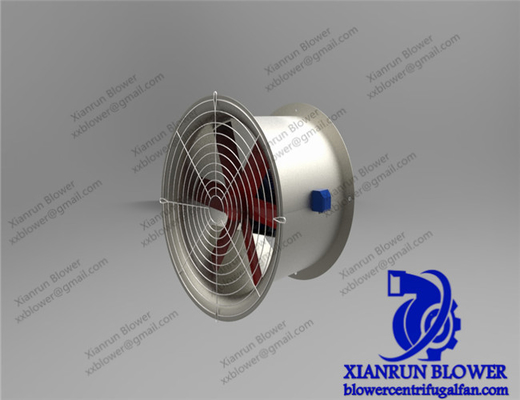

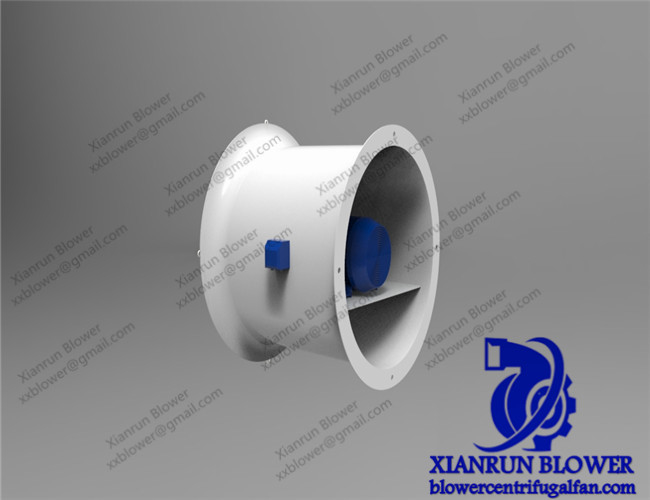

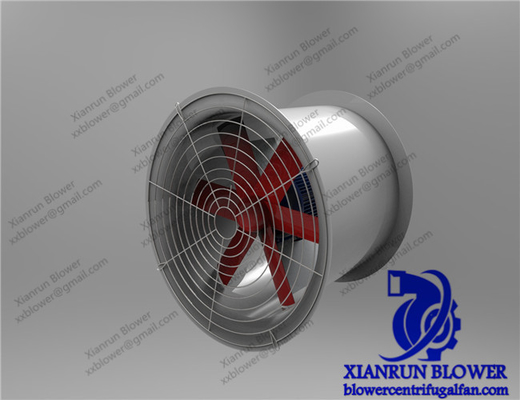

พัดลมดูดอากาศไหลตามแนวแกนแบบตั้งอิสระ

พัดลมดูดอากาศแบบ Axial เสียงรบกวนต่ำ พัดลมดูดอากาศแบบ Axial Flow ที่มีประสิทธิภาพสูง

ใบพัดสำหรับพัดลมดูดอากาศตามแนวแกนเป็นหนึ่งในองค์ประกอบหลักของพัดลมไหลตามแนวแกนก๊าซสามารถรับพลังงานได้จากการหมุนของใบพัด จากนั้นปล่อยให้ใบพัดเคลื่อนที่ไปตามแกนของเส้นเกลียว
ดิพัดลมแกนอุตสาหกรรมใบพัดประกอบด้วยใบมีดเคลื่อนที่ ดุม ก้านใบ แบริ่ง และค้อนถ่วงน้ำหนัก
ใบพัดหลายใบของฟอยล์เดียวกันถูกจัดเรียงเป็นกลุ่มของใบพัดที่มีระยะห่างเท่ากันซึ่งเรียกว่าน้ำตกพัดลมไหลตามแนวแกนติดตั้งใบมีดบนดุมล้อเพื่อสร้างน้ำตกแบบวงแหวนความสูงของการไหลผ่านส่วนของใบพัดของพัดลมแบบไหลตามแนวแกนนั้นใหญ่กว่าของเครื่องช่วยหายใจ ซึ่งสามารถมั่นใจได้ว่าปริมาณควันของพัดลมดูดอากาศที่เหนี่ยวนำจะมากกว่าปริมาณการจ่ายอากาศ
ใบพัดของพัดลมไหลตามแนวแกนบิดเบี้ยวใบมีดทั้งหมดบิดเป็นมุมหนึ่งตามแนวรัศมี และความกว้างและความหนาของใบมีดจะค่อยๆ ลดลงตามทิศทางช่วงปีกของใบมีดเราได้ระบุไว้ก่อนหน้านี้ว่า ในการที่จะทำให้หัวพลังงานที่ผลิตขึ้นโดยทุกส่วนของใบพัดลมที่มีรัศมีต่างกันเท่ากัน กล่าวคือ ลูปความเร็วในทุกส่วนเท่ากันดังนั้นรัศมีใบมีดใกล้กับดุมล้อจึงเล็ก ระยะกริดก็เล็กเช่นกัน และความเร็วรอบเส้นรอบวงก็ลดลงด้วยเพื่อให้วงความเร็วเท่ากับยอดใบมีด จำเป็นต้องเพิ่มมุมการติดตั้งรากของใบมีดและความยาวของคอร์ดของใบมีด ดังนั้นใบมีดจึงมีรูปร่างบิดเป็นเกลียวในเชิงพื้นที่แน่นอน ความกว้างและความหนาของใบมีดตามทิศทางของปีกจะลดลง ซึ่งสามารถลดแรงเหวี่ยงที่เกิดจากใบมีดได้ ไม่ทำให้ก้านใบและแรงขับแรงขับมีขนาดใหญ่เกินไป และให้แน่ใจว่ามีความแข็งแรงของใบมีด
ใบพัดลมแกนทำจากรูปทรงบิดเป็นเกลียว ประสิทธิภาพสูงขึ้น สูญเสียน้อยลงเนื่องจากใบพัดหมุน ความเร็วปลายมากกว่าเส้นรอบวงของฮับและความเร็วรอบนอกของแรงดันลมขนาดใหญ่ ความเร็วรอบนอกของแรงดันลมขนาดเล็ก ดังนั้นในใบมีดวิ่งตามใบมีดของการไหลของพลังงานในแนวรัศมีไม่เท่ากันจึงผลิต จากส่วนปลายสู่การไหลของส่วนรากของใบมีดทำให้เกิดการสูญเสียพลังงานกระแสน้ำวนตามแนวแกนและทำให้ใบมีดเป็นรูปทรงบิด การติดตั้งใบมีดรากใบมีด มุมมีขนาดใหญ่ขึ้น จากนั้นแรงดันลมจะเพิ่มขึ้นตรงกันข้าม ใบมีดที่ปลายใบมีดติดตั้ง มุมมีขนาดเล็กลง แรงดันลมลดลงได้มุมติดตั้งใบมีดที่โคนใบมีดมีขนาดใหญ่กว่า แต่ความเร็วรอบเส้นรอบวงจะน้อยกว่ามุมการติดตั้งใบมีดที่ปลายใบมีดมีขนาดเล็กกว่า แต่ความเร็วรอบเส้นรอบวงนั้นใหญ่กว่าปัจจัยทั้งสองนี้จำกัดซึ่งกันและกัน ดังนั้นแรงดันลมที่เกิดขึ้นที่ปลายใบมีดและรากของใบมีดเกือบจะเท่ากัน และหลีกเลี่ยงกระแสน้ำวนตามแนวแกน
พื้นผิวของใบพัดเคลื่อนที่ของพัดลมตามแนวแกนจะต้องเรียบ ซึ่งสามารถลดการสูญเสียความเสียดทานของการไหลของอากาศและการสูญเสียการแยกที่เกิดจากการไหลของอากาศออกจากผิวฟอยล์รากของใบมีดถูกยึดเข้ากับก้านใบ และใบมีดและก้านใบจะถูกวางลงในรูวงกลมในดุมล้อ จากนั้นจึงติดตั้งบล็อกถ่วงน้ำหนัก ตลับลูกปืนรองรับ ตลับลูกปืนนำทาง วงแหวนนิรภัย แผ่นนิรภัย และก้านปรับแบริ่งรองรับของใบมีดเคลื่อนตามแนวแกนจะต้องได้รับแรงเหวี่ยงจากใบพัดและก้านใบที่เคลื่อนที่ไกด์แบริ่งบนใบมีดเคลื่อนที่ เนื่องจากใบมีดเคลื่อนที่และก้านใบยาวกว่า ไกด์แบริ่งจึงต้องตรวจสอบให้แน่ใจว่าจุดศูนย์กลางไม่เบ้ และไกด์แบริ่งยังสามารถรับแรงเหวี่ยงหนีศูนย์ได้อีกด้วยเพื่อให้ใบมีดเคลื่อนที่สามารถหมุนได้อย่างคล่องตัวเมื่อทำการปรับ ให้นำตลับลูกปืนและส่วนรองรับตลับลูกปืนทำจากตลับลูกปืนที่มีแรงเสียดทานต่ำ
ก้านใบของใบมีดที่เคลื่อนที่แต่ละใบมีบล็อกน้ำหนักสมดุล และเส้นกึ่งกลางของบล็อกน้ำหนักสมดุลเกือบจะตั้งฉากกับระนาบอากาศของใบมีดที่เคลื่อนที่ฟังก์ชันนี้สามารถสร้างสมดุลระหว่างช่วงเวลาการปิดขนาดใหญ่ที่เกิดจากใบมีดที่กำลังเคลื่อนที่ เพื่อให้ใบมีดเคลื่อนที่สามารถเคลื่อนที่ได้อย่างรวดเร็วเมื่อหมุน
เพื่อให้แน่ใจว่าการซีลและการหล่อลื่น น้ำมันหล่อลื่นจะถูกฉีดเข้าไปในตลับลูกปืนไกด์และแบริ่งรองรับ และจาระบีจะถูกเติมลงในช่องว่างระหว่างก้านใบและดุมล้อด้วย
ช่องว่างในแนวรัศมีระหว่างใบมีดที่เคลื่อนที่และเปลือกต้องน้อยกว่า 3 มม.ช่องว่างนี้ต้องไม่ใหญ่เกินไป มิฉะนั้น จะทำให้สูญเสียการรั่วไหลของอากาศขนาดใหญ่ และลดประสิทธิภาพของพัดลม
เพื่อให้แน่ใจว่าสมดุลไดนามิกของใบพัดทั้งหมด เมื่อเปลี่ยนใบมีด น้ำหนักของใบมีดเท่ากันสามารถวางในตำแหน่งสมมาตร และตรวจสอบความสมดุล
โครงใบมีดเคลื่อนที่เป็นโครงเหล็กเชื่อม และมีรูตรวจสอบอยู่บนตัวเรือน ซึ่งสามารถตรวจสอบ ถอด และติดตั้งใบมีดเคลื่อนที่ได้ส่วนบนของโครงพัดลมถอดออกได้เพื่อการขนถ่ายใบพัดอย่างรวดเร็ว
